چگونه یک تسمه مشبک عملیات حرارتی با کیفیت بالا یکنواختی حرارتی را در کوره های پردازش فلزات مداوم تضمین می کند؟

مهندسی الف کمربند توری عملیات حرارتی باید فاکتورهای پیچیده ترمودینامیکی را که مختص کوره های تسمه ای پیوسته هستند، در نظر بگیرد. هنگامی که یک قطعه کار سرد بر روی یک نوار نقاله گرم شده قرار می گیرد، یک گرادیان حرارتی محلی ایجاد می شود. اگر تسمه توری دارای جرم حرارتی بیش از حد باشد، بخش قابل توجهی از انرژی گرمایی را جذب می کند و نقاط سردی را در قسمت زیرین قطعه کار ایجاد می کند. این توزیع نابرابر گرما می تواند باعث تبدیل فاز ناقص در فولاد شود که منجر به لکه های نرم یا شکنندگی موضعی شود. برای جلوگیری از این امر، تسمه‌های مشبک حرفه‌ای از طرح‌های فضای باز بهینه‌شده استفاده می‌کنند که اجازه می‌دهد گرمای تابشی و گازهای در گردش آزادانه از اطراف قطعه کار عبور کنند. این نفوذپذیری تضمین می کند که کل سطح قطعه فلزی در معرض همان دمای محیط قرار می گیرد و در نتیجه گرمایش بسیار یکنواخت و خواص ساختاری قابل پیش بینی ایجاد می شود.

ساختار فیزیکی تسمه برای مطابقت با اتمسفر کوره و مناطق دمایی خاص طراحی شده است. در بسیاری از تاسیسات پیشرفته عملیات حرارتی، اتمسفرهای گاز محافظ، مانند نیتروژن، هیدروژن یا مخلوط‌های گاز گرماگیر، برای جلوگیری از کربن زدایی و اکسیداسیون سطحی فولاد استفاده می‌شود. مواد تسمه توری عملیات حرارتی باید از نظر شیمیایی با این اتمسفرها در دماهای اغلب بیش از هزار درجه سانتیگراد سازگار باشد. آلیاژهای معمولی عبارتند از فولادهای با نیکل کروم بالا و آلیاژهای تخصصی مقاوم در برابر حرارت که یک لایه اکسید محافظ نازک و محافظ روی سطح سیم تشکیل می دهند. این مقیاس اکسید در برابر حملات شیمیایی بیشتر مقاومت می کند و از رسوب کربن جلوگیری می کند که در غیر این صورت می تواند منجر به شکنندگی و شکست زودرس مفاصل سیم شود.

شرکت تولیدی ماشین آلات یانگژو یافی با مسئولیت محدود. توانایی های تحقیق و توسعه مستقل خود را برای مطالعه این واکنش های شیمیایی در دمای بالا به کار می گیرد. محصولات اصلی این شرکت که شامل تسمه های توری فولادی ضد زنگ، تسمه های توری نقاله، تسمه های توری فلزی و تسمه های نقاله از جنس استنلس استیل است، با استفاده از مواد متالورژی درجه یک تولید می شوند که تحت آزمایش های دقیق برای مقاومت در برابر خزش و پایداری اکسیداسیون قرار می گیرند. با انتخاب آلیاژ سیم مناسب برای هر محیط کوره خاص، کارخانه اطمینان حاصل می کند که تسمه مش از نظر ساختاری پایدار و عاری از خوردگی بین دانه ای در طول هزاران چرخه گرمایش است و به مشتریان جهانی اجازه می دهد تولید مداوم و بدون مشکل را حفظ کنند.

مقایسه ساختاری دقیق کمربندهای مشبک شاه ماهی و زنجیر محور

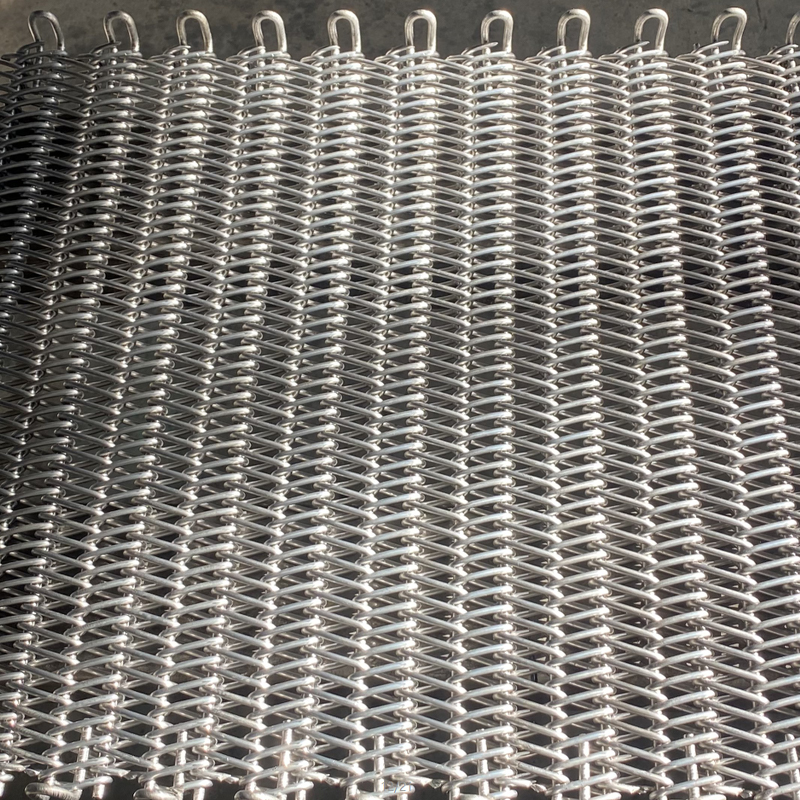

بسته به پیکربندی مکانیکی تجهیزات عملیات حرارتی و وزن قطعات در حال پردازش، تیم های مهندسی باید بین طرح های ساختاری مختلف انتخاب کنند. ساختار نوع شاه ماهی به دلیل الگوی متراکم و در هم قفل شده آن به طور گسترده برای کاربردهای سنگین مورد علاقه است. این بافت ظرفیت باربری و استحکام کششی فوق العاده ای را ارائه می دهد که آن را برای حمل بارهای متراکم از بست ها، چرخ دنده ها و قطعات موتور در مناطق با دمای بالا ایده آل می کند. از آنجایی که مارپیچ ها محکم بافته می شوند، الگوی شاه ماهی سطحی بسیار صاف و پیوسته را فراهم می کند. این صافی از لغزش، واژگونی یا ناهماهنگی قطعات کار کوچک در حین انتقال جلوگیری می کند. برای افزایش ایمنی و مهار، لبه‌های این تسمه‌ها معمولاً جوش داده می‌شوند و می‌توان آن‌ها را با صفحات جانبی محافظ، لبه‌ها یا حفاظ‌هایی برای محکم کردن مواد مجهز کرد.

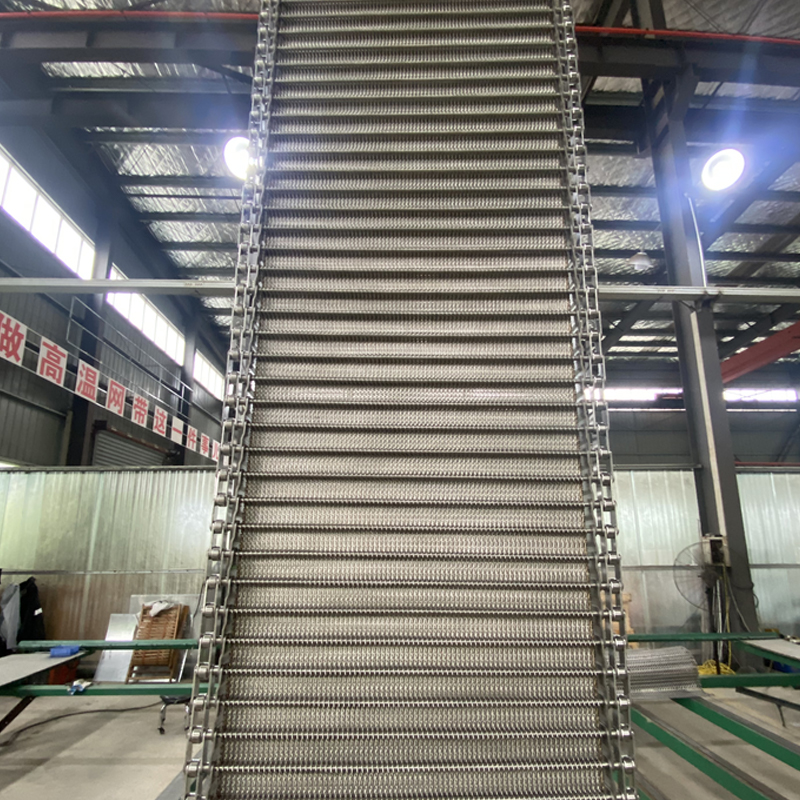

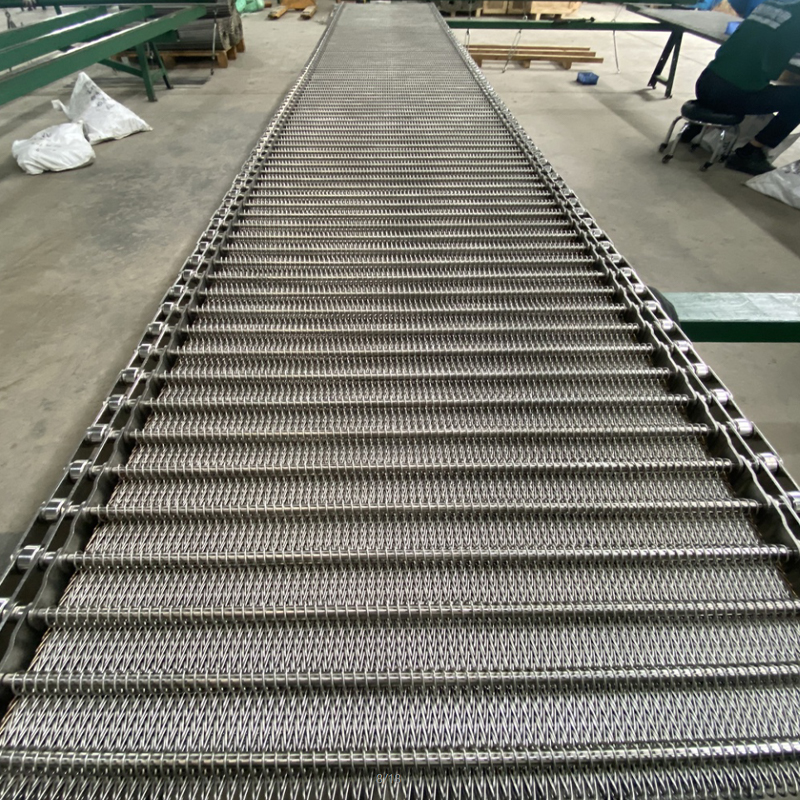

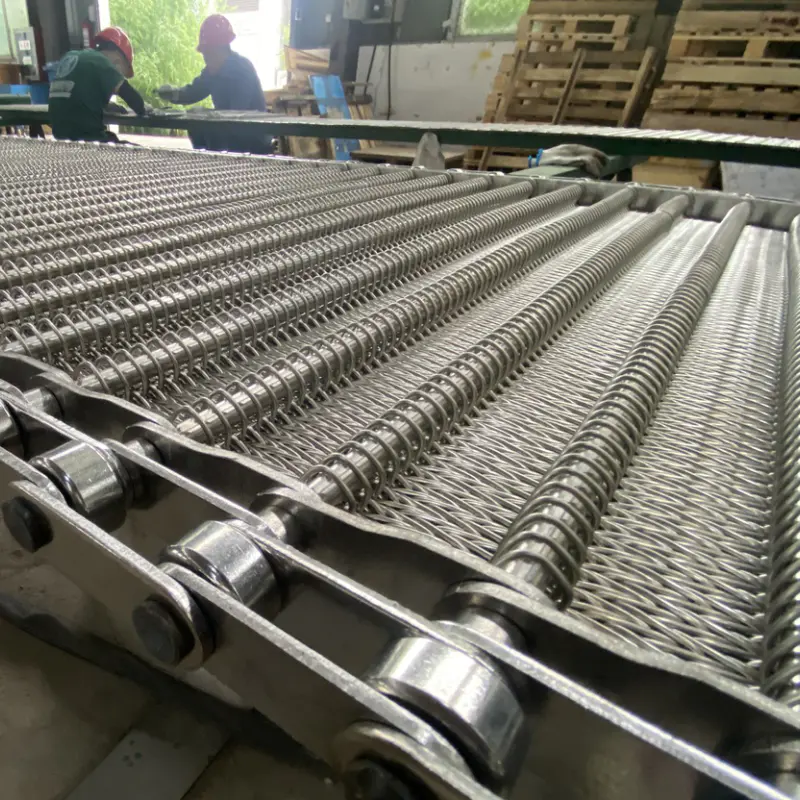

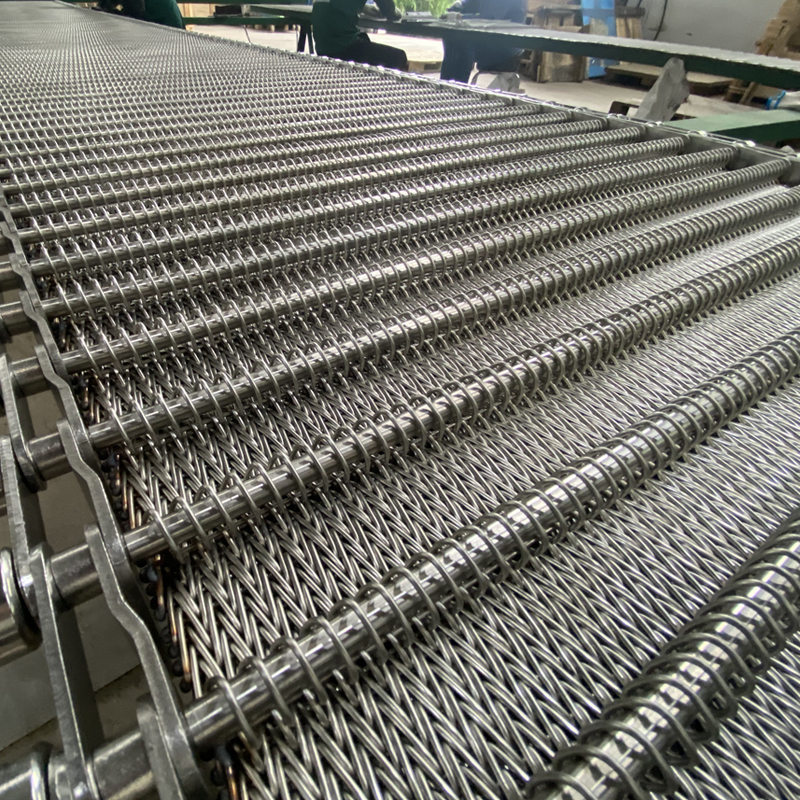

ساختار زنجیره ای در درجه اول در مراحل کمکی مانند بلند کردن، تمیز کردن و پاشش استفاده می شود. این طرح دارای میله‌های جانبی است که از هر دو طرف به زنجیر محرک متصل می‌شوند و یک درایو مکانیکی مثبت را تضمین می‌کنند که به غلتک‌های اصطکاکی وابسته نیست. تسمه‌های توری عملیات حرارتی نوع زنجیره‌ای ساختار فوق‌العاده پایدار، عملکرد صاف و سازگاری با زمین‌های درایو و اندازه‌های مختلف تجهیزات را ارائه می‌دهند. این باعث می شود که آنها برای خطوط شستشو که در آن قطعات کار با حلال های شیمیایی خورنده یا آب پرفشار برای حذف روغن ها قبل از ورود به کوره سخت شونده اسپری می شوند، بسیار مناسب هستند. درایو زنجیره ای از لغزش تسمه در محیط های مرطوب یا روغن کاری شده جلوگیری می کند و جریان مواد ثابت و قابل اطمینان را تضمین می کند.

برای کمک به مدیران تدارکات در انتخاب پیکربندی صحیح برای خطوط پردازش حرارتی خود، جدول زیر تجزیه و تحلیل مقایسه ای از تنظیمات ساختاری اولیه تسمه نقاله فلزی را ارائه می دهد.

با تجزیه و تحلیل این ویژگی ها، مهندسان می توانند ساختاری را انتخاب کنند که کرنش مکانیکی را به حداقل می رساند و راندمان حرارتی را به حداکثر می رساند. به عنوان مثال، برخی از تأسیسات ساختاری متعادل را برای انتقال روان‌تر در هنگام جابجایی ذرات کوچک انتخاب می‌کنند، در حالی که برخی دیگر به سیستم‌های زنجیره‌ای سنگین برای مخازن فرونشاندن روغن عمیق نیاز دارند که در آن به بلند کردن سریع نیاز است.

کدام سازه‌های مکانیکی و فرمول‌های متالورژیکی به کمربند توری عملیات حرارتی اجازه می‌دهند در برابر چرخه‌های حرارتی شدید مقاومت کنند؟

طول عمر یک تسمه توری عملیات حرارتی که در دماهای بالا کار می کند با مقاومت آن در برابر خستگی حرارتی و خزش تعیین می شود. خزش تغییر شکل آهسته و پیشرونده پلاستیکی است که زمانی اتفاق می‌افتد که یک فلز تحت فشار مکانیکی ثابت در دماهای بالا قرار می‌گیرد. در یک کوره تسمه پیوسته، تسمه نقاله تحت کشش ثابت از غلتک های محرک و وزن قطعات کار است. با گذشت زمان، این کشش باعث کشیده شدن سیم‌های بافته می‌شود که منجر به خطاهای ردیابی، اعوجاج لبه‌ها و در نهایت پارگی می‌شود. برای کاهش این پدیده، تولیدکنندگان باید آلیاژهایی با استحکام خزش بالا، مانند فولادهای تخصصی نیکل-کروم-سیلیکون یا سوپرآلیاژهای مبتنی بر کبالت را انتخاب کنند. این مواد پایداری کریستالی خود را تحت بار مکانیکی حفظ می کنند و عمر عملیاتی نوار نقاله را افزایش می دهند.

خستگی حرارتی یکی دیگر از چالش‌های مهم است، به‌ویژه در کوره‌هایی که چرخه‌های خنک‌کنندگی سریعی دارند. هنگامی که یک تسمه مشبک از یک منطقه نگهدارنده دمای بالا به طور مستقیم به یک محیط خاموش کننده حرکت می کند، تحت انقباض سریع قرار می گیرد. این شوک حرارتی تنش های داخلی بسیار زیادی را در مفاصل جوش داده شده و خمیدگی سیم ایجاد می کند. اگر کیفیت جوش کمتر از حد باشد، این تنش ها به سرعت منجر به ترک خوردگی ریز و خرابی فاجعه بار تسمه می شود. برای جلوگیری از این امر، امکانات تولید پیشرفته از تکنیک‌های جوشکاری دقیق، مانند جوشکاری مقاومتی و جوشکاری قوس پلاسما استفاده می‌کنند تا اطمینان حاصل شود که نقاط جوش دارای خواص فیزیکی و شیمیایی یکسانی با مواد سیم اصلی هستند. این یکنواختی به کمربند اجازه می دهد تا به طور یکنواخت منبسط و منقبض شود و از تمرکز تنش موضعی جلوگیری می کند.

شرکت تولیدی ماشین آلات Yangzhou Yafei از تجهیزات پیشرفته خارجی و روش های آزمایش دقیق برای تضمین یکپارچگی ساختاری هر اتصال جوش استفاده می کند. بخش تحقیق و توسعه کارخانه که در شرق یانگژو در مجاورت پارک الکترومکانیکی شتر واقع شده است، به طور مداوم فرمول‌های متالورژیکی جدید و هندسه‌های سیم را بررسی می‌کند. این تحقیق به شرکت اجازه می دهد تا تسمه های توری فلزی تولید کند که کمترین تغییر شکل حرارتی را تحت عملیات حرارتی مداوم نشان می دهند. علاوه بر عملیات حرارتی، این تسمه‌های بادوام به طور گسترده در بسته‌بندی آبجو و نوشیدنی، پخت مواد غذایی، پردازش چوب، بازپخت شیشه، واکنش‌های شیمیایی، داروسازی، خطوط پاشش، متالورژی پودر، انرژی‌های نو و ماشین‌آلات انتقال عمومی استفاده می‌شوند و تطبیق پذیری خود را در بخش‌های مختلف صنعتی ثابت می‌کنند.

ادغام حمل و نقل مواد و اتوماسیون در خطوط حرارتی صنعتی

در کارخانه های مدرن خودکار، تسمه توری عملیات حرارتی باید در هماهنگی کامل با تجهیزات حمل و نقل مواد بالادست و پایین دست کار کند. این ادغام برای حفظ جریان تولید مستمر و ناب و کاهش هزینه های نیروی کار ضروری است. ماشین آلات انتقال تولید شده توسط این شرکت شامل نوار نقاله های توری، بالابرها، تسمه های نوار نقاله زنجیره ای روی تخت، نوار نقاله های غلتکی و نوار نقاله های صفحه زنجیره ای، به گونه ای طراحی شده اند که به طور یکپارچه با لودرهای کوره اتوماتیک، بازوهای رباتیک و سیستم های مرتب سازی قطعات ارتباط برقرار کنند. این سازگاری به طور گسترده در مهندسی لوازم خانگی، مهندسی خودرو، صنعت نوشیدنی های لبنی، آبجوسازی، و زمینه های تصفیه آب استفاده می شود.

به عنوان مثال، در تولید قطعات خودرو، قطعات آهنگری باید به صورت خودکار و پیوسته تمیز، پیش گرم، سخت شده، خاموش، گرم و سرد شوند. یک نوار نقاله بالابر قطعات چرب را به داخل ماشین لباسشویی مجهز به تسمه زنجیره ای بالا می برد. پس از تمیز کردن، قطعات به یک تسمه مشبک عملیات حرارتی متعادل یا نوع شاه ماهی منتقل می شوند که آنها را از طریق اتمسفر کنترل شده کوره سخت کننده حمل می کند. سپس قطعات در یک مخزن خاموش کننده روغن ریخته می شوند و توسط یک نوار نقاله بالابر زنجیردار دیگر خارج می شوند. در نهایت، آنها از یک کوره تمپر بر روی یک تسمه مشبک تخصصی عبور می کنند تا تنش های داخلی را کاهش دهند. هر نوار نقاله در این دنباله باید طوری مهندسی شود که شرایط خاص حرارتی و شیمیایی ایستگاه مربوطه خود را کنترل کند و بر اهمیت منبع یابی از یک تولید کننده با مجموعه کامل محصولات تاکید کند.

با ارائه مجموعه ای جامع از تسمه های مش فلزی و ماشین آلات انتقال، شرکت تولیدی ماشین آلات Yangzhou Yafei، با مسئولیت محدود، یک منبع واحد و بسیار پاسخگو برای تمام نیازهای حمل و نقل مواد به خریداران جهانی ارائه می دهد. این قابلیت تولید یکپارچه تضادهای طراحی را کاهش می‌دهد، زمان اجرای پروژه را کوتاه می‌کند و تضمین می‌کند که کل خط عملیات حرارتی در اوج راندمان با حداقل زمان خرابی کار می‌کند.

بهینه سازی نگهداری و ردیابی در سیستم های انتقال پیوسته

برای محافظت از سرمایه گذاری در تسمه نقاله با دمای بالا، تیم های مهندسی باید پروتکل های نگهداری و ردیابی مناسب را اجرا کنند. ردیابی تسمه، یا توانایی تسمه برای حرکت مستقیم در امتداد مرکز قاب نقاله، یکی از حیاتی ترین جنبه های عملکرد تسمه مش است. در کوره‌های با دمای بالا، انبساط فلز می‌تواند باعث شود قاب نوار نقاله کمی جابجا شود و منجر به رانش ردیابی شود. اگر تسمه به یک طرف منحرف شود، لبه های آن به دیواره کوره ساییده می شود و باعث سایش سریع، تغییر شکل و در نهایت پارگی می شود. برای جلوگیری از این امر، کوره های پیوسته باید مجهز به سیستم های ردیابی خودکار پنوماتیک یا مکانیکی باشند که زاویه غلتک های کششی را در زمان واقعی تنظیم می کند.

بازرسی منظم اتصالات سیم و جوش نیز برای جلوگیری از خرابی های غیرمنتظره تسمه ضروری است. با گذشت زمان، قرار گرفتن مداوم در معرض اتمسفر کوره غنی از کربن می تواند باعث کربوریزه شدن شود و لایه بیرونی سیم را شکننده کند. تکنسین ها باید تسمه را برای علائم ترک خوردگی، نازک شدن سیم یا کشش بیش از حد در فواصل زمانی برنامه ریزی شده تعمیر و نگهداری بازرسی کنند. با شناسایی و تعمیر زودهنگام بخش‌های آسیب‌دیده، اپراتورها می‌توانند از شکستگی‌های فاجعه‌باری که منجر به خاموش شدن و خنک شدن کوره می‌شود، جلوگیری کنند، که فرآیندی فوق‌العاده پرهزینه از نظر مصرف انرژی و از دست رفتن ظرفیت تولید است.

تیم مهندسی در تاسیسات یانگژو راهنمایی و پشتیبانی فنی دقیقی را برای کمک به مشتریان در بهینه سازی روال تعمیر و نگهداری خود ارائه می دهد. آنها با به اشتراک گذاشتن تجربه گسترده خود در انتقال دمای بالا، به کارخانه های جهانی کمک می کنند تا طول عمر سیستم های تسمه مش عملیات حرارتی خود را به حداکثر برسانند و از نتایج عملیات حرارتی پایدار و هزینه کل مالکیت کمتر در طول عمر تجهیزات اطمینان حاصل کنند.

سوالات متداول در مورد طراحی، کاربرد و نگهداری تسمه های توری عملیات حرارتی

بخش زیر پاسخ‌های بسیار دقیق و فنی را به متداول‌ترین سؤالات مطرح شده توسط مدیران تدارکات، مدیران کارخانه و تیم‌های مهندسی در هنگام تهیه و راه‌اندازی سیستم‌های نوار نقاله با دمای بالا ارائه می‌کند.

تفاوت‌های ساختاری اولیه بین تسمه‌های توری عملیات حرارتی نوع شاه ماهی و زنجیره‌ای چیست و این تفاوت‌ها چگونه کاربردهای صنعتی آن‌ها را دیکته می‌کنند؟

تمایز بین تسمه‌های توری عملیات حرارتی نوع شاه ماهی و نوع زنجیره‌ای در بافت هندسی و مکانیزم‌های محرک مکانیکی آنها نهفته است که مستقیماً بر ظرفیت باربری و مناسب بودن فرآیند تأثیر می‌گذارد. کمربندهای مشبک از نوع شاه ماهی با یک الگوی متراکم بافته شده مشخص می شوند که در آن مارپیچ های سمت چپ و راست با میله های متقاطع مستقیم به هم متصل شده اند. این بافت فشرده سطح نگهدارنده فوق العاده مسطح، پیوسته و پایدار با استحکام کششی بالا و ظرفیت تحمل بار را فراهم می کند. این ویژگی‌ها ساختار ماهی‌ماهی را برای حمل قطعات کوچک، متراکم یا سنگین، مانند بست‌های خودرو، چرخ دنده‌ها و اجزای بلبرینگ، از طریق کوره‌های سخت‌کننده و حرارت‌دهی با دمای بالا که صافی سطح مانع از واژگونی یا ناهماهنگی قطعات می‌شود، ایده‌آل می‌کند. در مقابل، تسمه‌های مشبک از نوع زنجیره‌ای دارای زنجیره‌های محرک جانبی در هر دو لبه هستند که توسط میله‌های متقاطع ضخیم که از شبکه سیمی بافته شده عبور می‌کنند، به هم متصل می‌شوند. این طراحی به جای غلتک‌های اصطکاکی به یک درایو مکانیکی مثبت از چرخ دنده‌ها متکی است که آن را در برابر لغزش بسیار مقاوم می‌کند. در نتیجه، تسمه‌های زنجیره‌ای عمدتاً در مراحل فرآیند شامل سیالات، مانند بلند کردن قطعات کار از مخازن روغن خاموش، مراحل شستشو و سیستم‌های تمیز کردن اسپری، که در آن روان‌کننده‌ها یا آب باعث می‌شود تسمه‌های استاندارد اصطکاک می‌لغزند و ردیابی را از دست می‌دهند، استفاده می‌شوند.

چگونه ادغام لبه‌های جوش داده شده، لبه‌های محافظ و بافل‌ها روی یک تسمه توری عملیات حرارتی از قطعات کار کوچک در طول پردازش حرارتی مداوم محافظت می‌کند؟

هنگام انتقال قطعات کوچک یا نامنظم از طریق کوره های مداوم، جلوگیری از اتلاف مواد، لغزش و گیرکردن مکانیکی برای حفظ تداوم فرآیند بسیار مهم است. یک حرفه ای تولید کننده تسمه توری حرارتی این چالش را با سفارشی کردن سطوح لبه و سطح انتقال تسمه برطرف می کند. لبه های جوش داده شده یک ویژگی استاندارد است که شامل جوش دادن انتهای سیم های مارپیچ و میله های متقاطع با استفاده از تجهیزات جوش دقیق است. این از باز شدن لبه های تسمه تحت کشش جلوگیری می کند و پروفیل صاف و بدون گیر را تضمین می کند. برای کاربردهایی که شامل قطعات کوچک یا انتقال شیبدار هستند، تسمه را می توان به لبه های محافظ یا بافل های عمودی با دمای بالا مجهز کرد. صفحات جانبی یا سجاف ها به عنوان موانع جانبی پیوسته عمل می کنند که از لغزش قطعات کوچک از لبه های تسمه به مکانیسم های ردیابی داخلی کوره جلوگیری می کند که می تواند باعث گیرکردن مکانیکی فاجعه آمیز شود. بافل‌های عمودی یا پروازها در عرض تسمه یکپارچه شده‌اند تا سطح انتقال را به جیب‌های مجزا تقسیم کنند و از غلتیدن یا لغزش قطعات به عقب در طول مراحل بلند کردن شیبدار یا شتاب سریع جلوگیری می‌کنند و در نتیجه نرخ حمل و نقل کنترل‌شده و یکنواختی را تضمین می‌کنند.

هنگام انتخاب تسمه توری عملیات حرارتی برای عملیات مداوم در دمای بیش از نهصد درجه سانتیگراد، کدام عوامل متالورژیکی باید در نظر گرفته شود؟

بهره برداری از تسمه نقاله در محیط های با دمای شدید نیاز به درک عمیق متالورژی دارد، به ویژه در مورد مقاومت در برابر خزش، پایداری اکسیداسیون و سازگاری جوی. در دماهای بالاتر از نهصد درجه سانتیگراد، فولادهای کربنی استاندارد و فولادهای کم آلیاژ استحکام مکانیکی خود را از دست می دهند و به سرعت تحت اکسیداسیون قرار می گیرند که منجر به فروپاشی ساختاری می شود. بنابراین، تسمه‌های توری عملیات حرارتی باید از فولادهای زنگ نزن آستنیتی با کارایی بالا یا سوپرآلیاژهای نیکل کروم ساخته شوند. کروم یک عنصر آلیاژی حیاتی است زیرا با اکسیژن واکنش می دهد تا یک مقیاس کروم نازک و محافظ روی سطح سیم ایجاد کند که از اکسیداسیون عمیق تر جلوگیری می کند. نیکل به همان اندازه حیاتی است زیرا ساختار کریستالی آستنیت انعطاف پذیر را در دماهای بالا تثبیت می کند و مقاومت کمربند را در برابر خزش مکانیکی و خستگی حرارتی بهبود می بخشد. در اتمسفرهای غنی از کربن یا کربن دار، مانند مواردی که برای سخت شدن مورد استفاده قرار می گیرند، آلیاژهای حاوی سیلیکون ترجیح داده می شوند زیرا سیلیکون سرعت جذب کربن را در فلز کاهش می دهد و از شکنندگی به نام گرد و غبار فلز جلوگیری می کند. منبع یابی از یک تولید کننده تخصصی تضمین می کند که ترکیب متالورژیکی دقیق برای مطابقت با مشخصات شیمیایی و حرارتی منحصر به فرد کوره مشتری انتخاب شده است و طول عمر تسمه را افزایش می دهد.

تسمه‌های نقاله فلزی و ماشین‌آلات انتقال فراتر از خطوط استاندارد عملیات حرارتی فلز در کدام بخش‌های صنعتی متنوع استفاده می‌شوند؟

در حالی که عملیات حرارتی یک کاربرد اولیه است، تسمه های نقاله فلزی با کارایی بالا و ماشین آلات انتقال پیشرفته ساخته شده توسط شرکت تولیدی ماشین آلات Yangzhou Yafei به طور گسترده در طیف گسترده ای از صنایع جهانی مورد استفاده قرار می گیرند. در بخش آبجو و نوشیدنی و همچنین در صنایع نوشیدنی و آبجوسازی لبنیات، تسمه های توری فولادی ضد زنگ و نوار نقاله های زنجیره ای روی تخت برای حمل بطری های شیشه ای، قوطی های آلومینیومی و کارتن ها از طریق خطوط شستشو، پاستوریزه، پر کردن و بسته بندی استفاده می شود. در صنایع غذایی، این تسمه‌ها برای کوره‌های پخت مداوم، تونل‌های انجماد، و فرآیندهای خشک‌کردن که در آن‌ها بهداشت و مقاومت در برابر دما بسیار مهم است، ضروری هستند. صنایع تبدیلی شیشه و چوب از تسمه های مشبک فلزی برای انتقال ورق های شیشه داغ و الیاف چوب از طریق سیستم های آنیل و پرس استفاده می کنند. علاوه بر این، خطوط تولید شیمیایی و دارویی برای عملیات خشک کردن، شستشو و پاشش مواد به این تسمه های مقاوم در برابر خوردگی متکی هستند. رشد سریع بخش انرژی جدید، از جمله تولید سلول‌های خورشیدی و پردازش باتری‌های لیتیوم یونی، همچنین تقاضا برای تسمه‌های توری متخلخل و پیرولیز با مهندسی دقیق را افزایش داده است و کاربرد جهانی این سیستم‌های نقاله همه کاره را در اتوماسیون صنعتی مدرن نشان می‌دهد.
